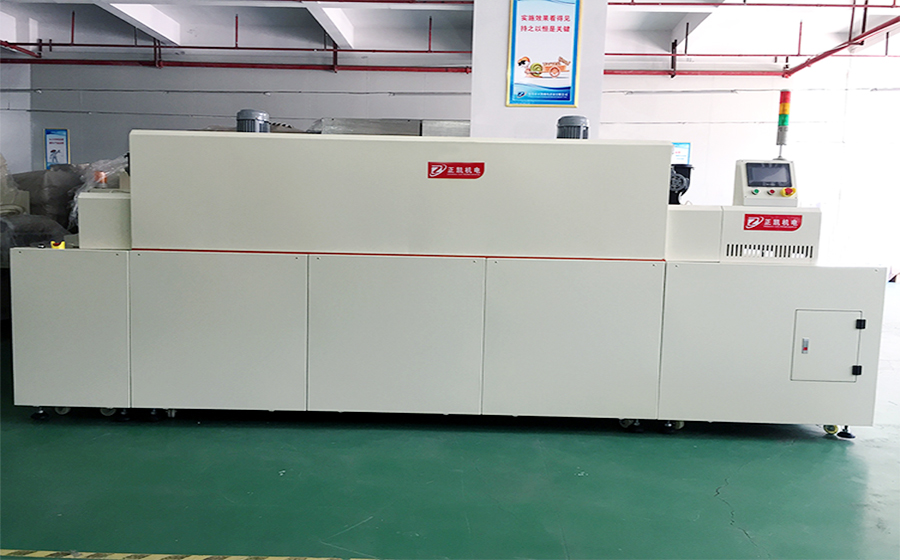

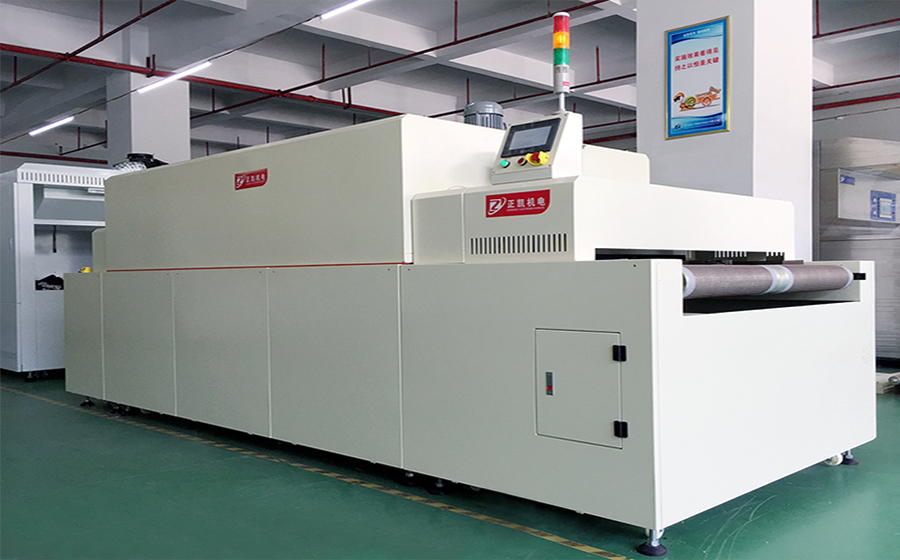

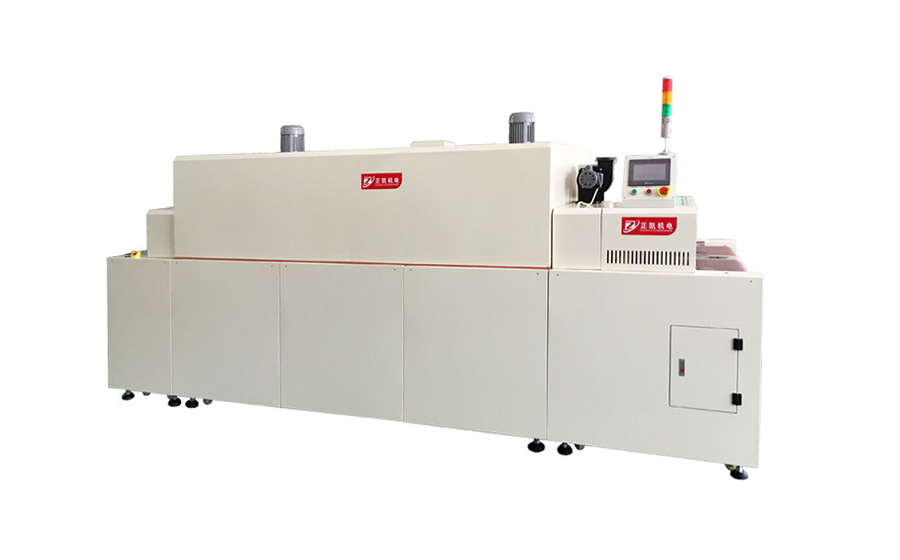

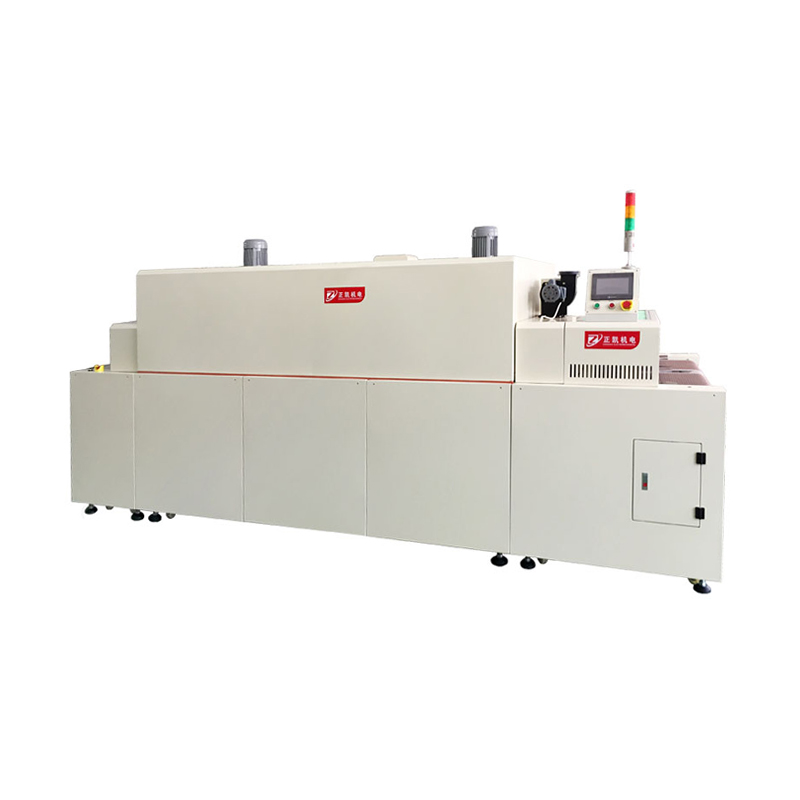

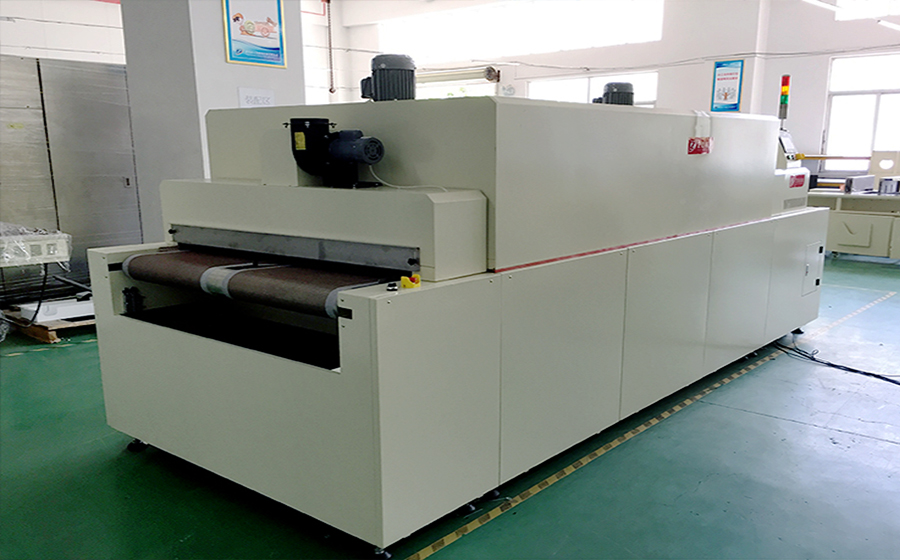

一、设备概述
远红外线隧道炉用于玻璃盖板油墨印刷后烘烤。
玻璃由印刷机自动装盘后经由传送带经由红外线干燥炉加热并冷 却后,人工收

料。远红外线隧道炉是以炉红外线及热风加热方式加热,常用材料表面温度

150℃,炉内温度均匀度 /-3以内。

适用工作物
1) 托盘:500mm*400mm   470mm*320mm
2) 托盘通过高度: 50mm
设备尺寸
机型 zklco-55-2
外型尺寸 总长 4050mm
输送宽 550mm双网带
外宽 1550mm
加热段长 2500mm
冷却段 450mm
输送方式
1.网带底部两侧带有防偏导条,防止运转时网带跑偏.
2.采用变频器无段速调整, 速度范围 0.5~3 m/min。
3.全密式齿轮减速机马达驱动。
加热方式
1.加热段共计2.5米，红外线辐射电热及鳍狀热风电热器热风
加热,可单独控制红外线及热风系统之输出。
2.采用 pid 温度控制,红外线灯管配合scr 组件相位输出
控制,控温速度快且稳定度高。
3.常用产品表面温度 150℃,温度均匀度±3以内。
4.炉内设定温度max 200℃。常用温度150℃。
5.加热段设岩棉断热及空气隔热,对冷房影响。
6.排气风门可调整,控制炉内微压。
7.加热区之炉盖电动缸自动开启,清洁及维修为便利。
8.炉内采鼓风循环回风方式,减少热损失节省能源。
9.热风由上向下对流式设计。
10.炉内风道设有过滤器过滤效率99.97,class1000,耐
温280度过滤网，确保炉内洁净度。
送风方式
1.采用2hp高温长轴马达配合风轮，由上向下经过滤后吹
向产品表面。从两端顶部回收。
冷 却方式
1.表面采用风扇经过滤后吹向产品表面冷 却。
电热分配
1.近红外线发热管1000w*3支/组，共1组。
2.不锈风加热器1000w*9支/组，共2组。
炉体材质
1.外部采用钢板经防锈处理后高温烤漆，底座四周钣金封板
2.内部采用sus304#1.5t镜面不锈钢板。
保护装置
1.机械式超温防止器温度防护器,超温温度異常时，响警
报通知外,自动切断电源系统，防止意外发生。
2.传动马达加装反相保护，防止马达反相后温度过高，

造成产品不良及设备损坏。
3.设有紧急停止开关 各加热段独立熔丝开关及各项电路过
电流.过载保护及連锁。
4.异常发生时，配合异常指示灯及蜂鸣器警报，方便操作人员排除异常。
系统控制
1.远红外线隧道炉可程式控制。
2.人机操作介面。
3.三色指示燈: 红黃绿亮灯显示机台即時状态。
其它配备

1.进出料口配有强排风机
2.网带中间配有间隔挡板
3.人机介面统一设定各温区温度
4.网带下方配有网带正面除尘滚轮一组。
5.入料段400㎜安装可移动防尘罩。
公用配备
电力 ac380v 50hz 3 phase 升温时总电力26kva（客户提供）
排气 排氣量max:20cmm
排气温度150℃以下(客戶提供炉外接管)
