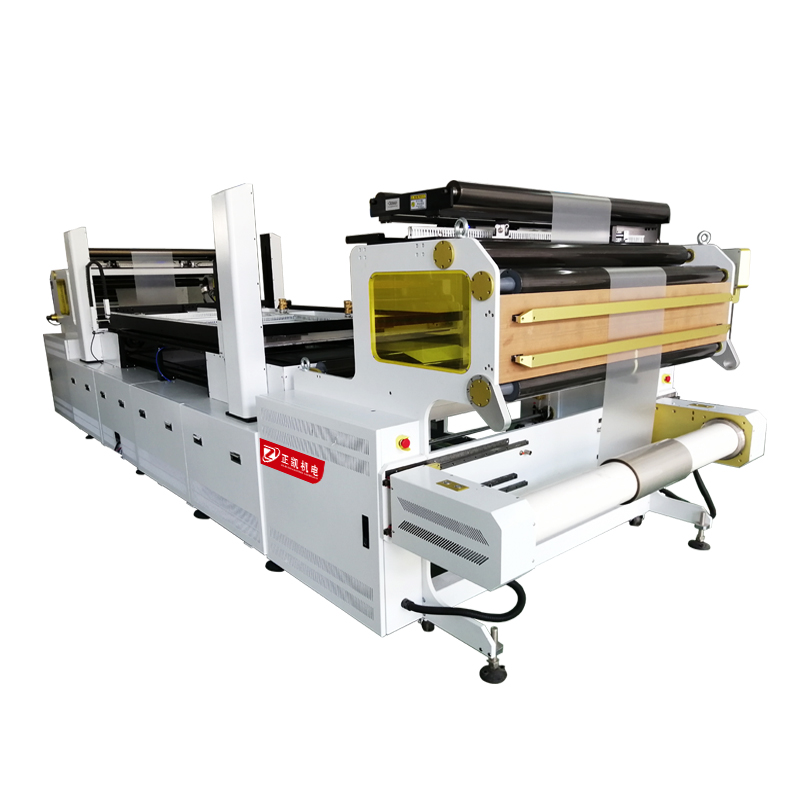

卷对卷自动曝光机zk-凯发k8官网

一、设备概述

1.凯发k8官网用于卷材放料曝光后再收卷。

2.材料有效寬度:max1300mm

二、设备规格以及主要技术指标

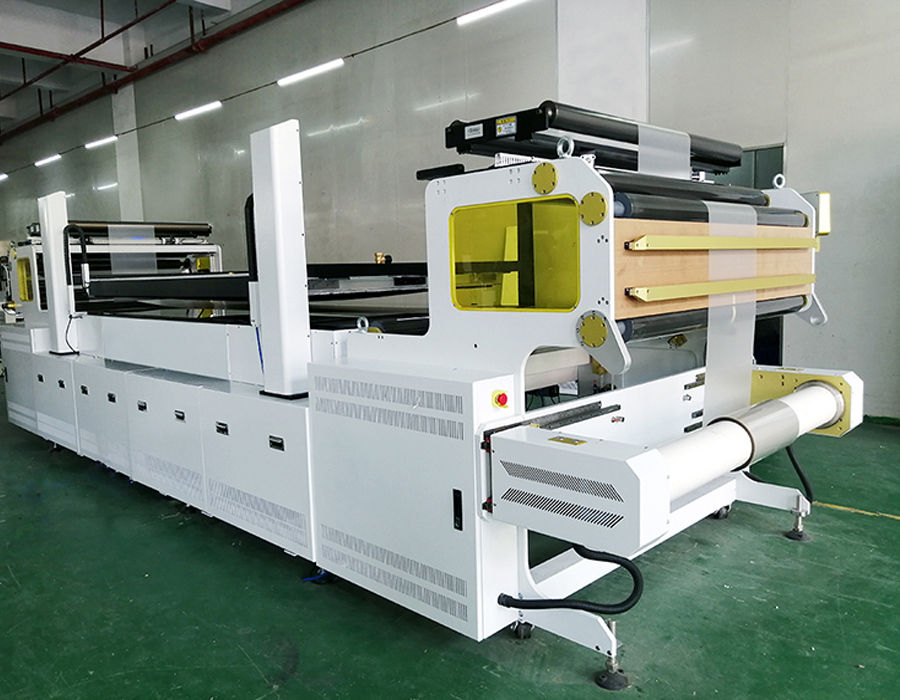

1．自动放料机：
◆功能：单轴放料。
◆固定速度传送，常用速度约 5m/min，配合曝光机节拍进行调整。
◆材料厚度：0.1-0.5mm，卷心內径 6"。
◆材料寬度：max1300mm，材料外径 max650mm,重约 400kg.
◆机台外尺寸：l2000mm*w2100mm*h1970mm 。
◆材料固定采用气涨轴固定，两侧气胀轴插入卷芯内固定。
◆气涨轴配合旋转接头及电磁阀自动冲气固定。
◆料卷扭力采用磁粉刹车配合自动张力控制自动调节料卷扭力。
◆曝光前后滚轮可升降，传送过程中升起，避免产品下垂与菲林刮伤。
◆滚轮升降采用气缸驱动，气缸气压单独可调。
◆放卷轴配有自动纠偏系统一套，保证放卷整齐±0.5mm 以内。

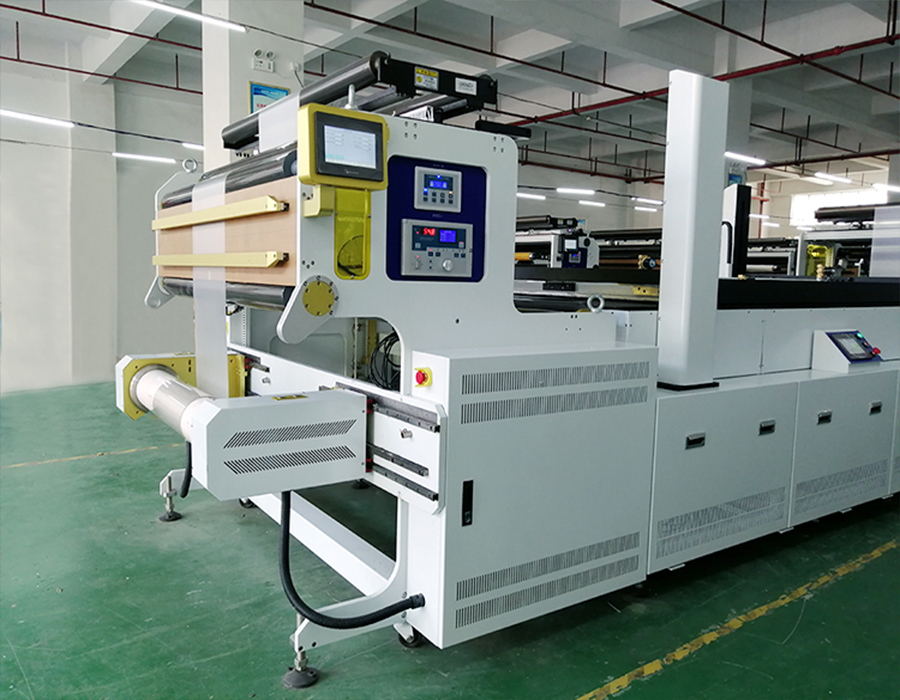

2.收料机：
◆功能：单轴收料。
◆固定速度传送，常用速度约 5m/min，配合曝光机节拍进行调整。
◆材料厚度：0.1-0.5mm，卷心內徑 6"。
◆材料寬度：max1300mm，材料外徑 max650mm,重约 400kg.
◆卷对卷曝光机机台外尺寸：l2000mm*w2100mm*h1970mm 。
◆材料固定采用气涨轴固定，两侧气胀轴插入卷芯内固定。
◆气涨轴配合旋转接头及电磁阀自动冲气固定。
◆料卷扭力采用伺服电机配合配合放卷自动张力控制调节收卷扭力，

保证材
料不因料卷径变化而扭力不一至。
◆收卷轴配有自动纠偏系统一套，保证收卷整齐±0.5mm 以内。

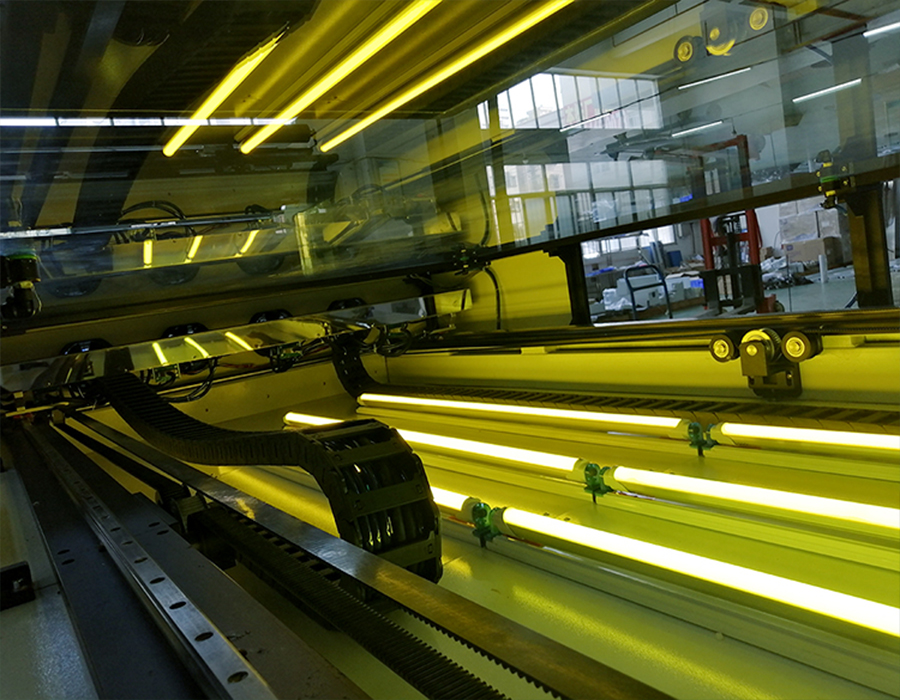

曝光机
曝光尺寸：2300mm×1300mm
曝光方式：由下往上进行扫描式单面平行曝光
节拍：90s/片
曝光控制：智慧型人机界面及曝光能 量控制 u
曝光室温度：温度≤30℃。
固化led 灯技术参数 ：
led 照射头数量:1 组
led 照射头发光面积：1300mm*150mm*1 组
led 灯波长: 365±5nm
初期发光强度: 20ｍｗ/cm²
led 灯:韩国 lg 产 g4-365nm 灯珠。
预期寿命: 保用两年/10000 小时,10000 小时后，功率衰减至初始值70.
led 冷 却方式:冰水冷 却,机台自带冰水机。
产品表面温度: 室温 5℃以下
曝光幅宽:1300mm
扫描距离：2600mm
曝光灯扫描驱动：采用伺服电机驱动，配合导轨，确保曝光的均匀性，

扫描后停靠一侧灭灯
曝光方向:由下往上垂直照射
an全机构:led 灯断线报 警，灯头超温保护。
控制面板：led 照射强度可调，数字显示
曝光均匀性：≥90
曝光 解析度: 10um
曝光精度：线路宽 5-15μm，线间距 25μm
平行半角：da＜2 度
曝光强度检测:安装强度测量仪,检测 led uv 光强,

当强度低于设定值时报 警.
曝光台面：透明钢化玻璃
炉盖开关：采用四组伺服电机驱动垂直开盖，行程 400mm.
平台真空：气囊上盖下压，真空系统对台面抽真空，

同时向气囊上盖充气，对平台空气往平台外赶出,

平台真空将 film与菲林片贴紧.
真空系统：400mmhg
空压系统：4-7kf/cm2, φ12mm，200l/min
◆机台材质：机台骨架采用方通焊 接烤漆处理，四周钣金封板，

铝件处理铁件镀铬处理。
◆控制方式：plc 按扭开关控制，plc带485接口，与曝光机系统连接。
◆卷对卷曝光机电源：ac 220v 单相 50hz 12kw
